硅碳棒参数选用

日期:2016-6-27 19:58:26  作者:   流量:


1、硅碳棒表面负荷密度计算:

  硅碳棒表面负荷密度是指棒的发热部单位表面在使用中承担的电功率,即:表面负荷密度=额定功率/发热部表面积(w/cm2)。在炉温相同的条件下,棒的单位表面负荷密度大,则棒的使用寿命就短,故切忌超负荷使用。负荷密度与炉膛温度,棒体表面温度有如下关系:



  式中:Et-棒体表面温度℃,Ft-炉膛温度℃

  正确选用表面负荷密度是合理使用硅碳棒,延长棒体寿命的重要途径。

  图表示硅碳棒在表面为额定使用温度时,不同炉温下棒体所允许的最大表面负荷密度参考值。

棒表面温度

炉膛温度℃

允许最大负荷w/cm2


1450℃

1000

31

1100

24

1200

21

1250

18

1300

14

1350

10

1400

6


2、硅碳棒规格的选择及需用支数的计算:

   硅碳棒规格的选择应注意满足电炉结构尺寸,炉用功率和炉膛温度及温场分布等方面的要求,用时注意有利于外部接线和功率调节。

   硅碳棒需用支数可用下列计算得出:规格确定后,每支棒承荷功率数为:

   P1=FxW(瓦)   F-每棒发热部表面积(cm2),W-在计算炉温下发热部允许的负荷密度(w/cm2

   需要支数:  N=P/P1  P-炉用功率(瓦)

   串联支数:  n=U/u   U-串联支路端电压(伏)    u-每支棒承受的电压(伏)



3、供电设备的选择及硅碳棒的联结方式:

   供电设备最好选用调压范围较大可平稳连续调压的设备。如磁性调压器,可控硅交流调压器等。如选取用有级调压变压器,也应选择取用调压级差小,调压档数多的变压器。

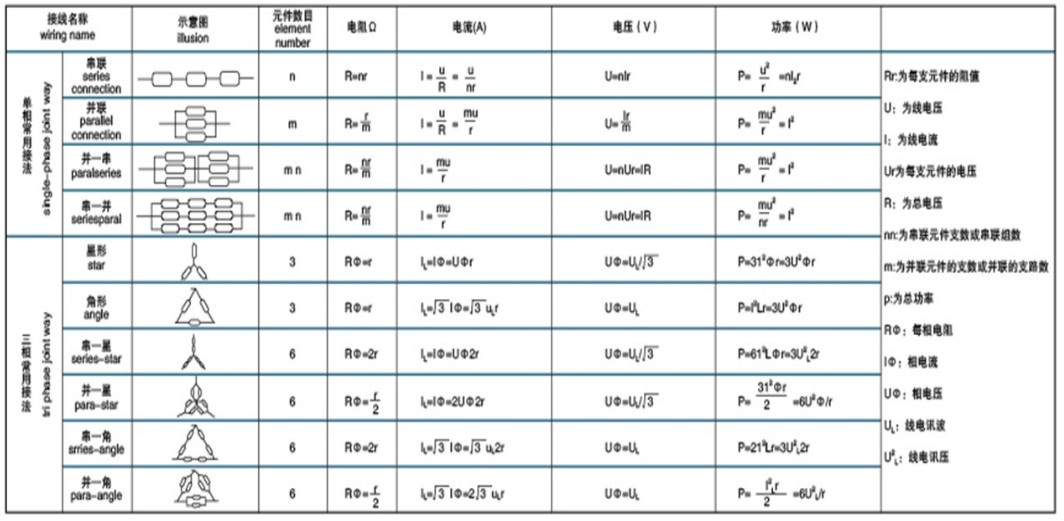

   硅碳棒元件的联结方式可串可并,以并联使用为优。串联使用时,支路串联支数不宜多于3支,常用联结方式及其计算公式列于下表:
